Altitudine: | fino a 3000m | Tensione nominale: | 40,5 |
---|---|---|---|
Corrente nominale: | 630A | Corrente nominale del fusibile: | 50A |
Evidenziare: | apparecchiatura elettrica di comando isolata gas,apparecchiatura elettrica di comando elettrica ad alta tensione |

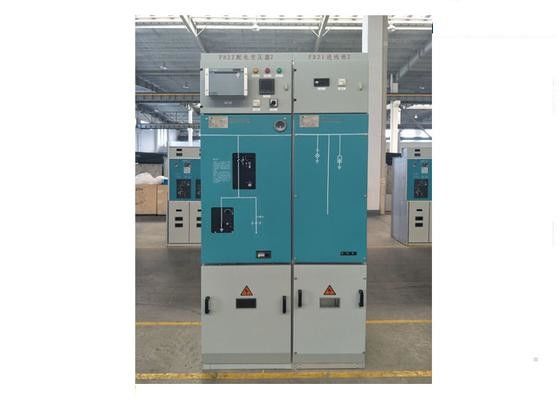

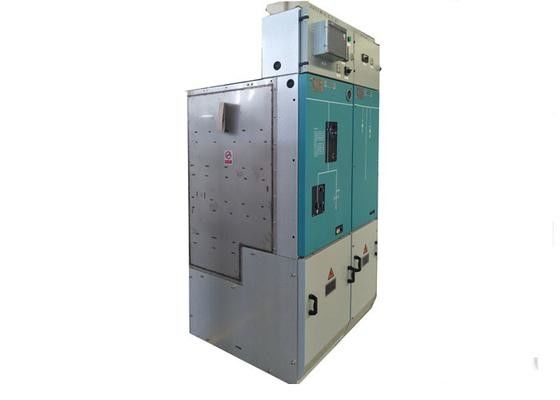

il gas dell'apparecchiatura elettrica di comando di 40.5Kv Sf6 RMU isolato ha combinato l'apparato con 3units
Caratteristica tecnica:
a. Fornito del commutatore del carico, dell'apparecchiatura del commutatore +fuse del carico e dell'unità di funzione composite dell'interruttore, la sua funzione è molto completa.
b. Ha a forma di scatola comune multifunzionale e tipo esterno di estensione della sbarra collettrice per la scelta, può realizzare la combinazione flessibile di schema multiplo.
c. il piccolo volume, peso basso, volume minimo per uno singolo è 500*1000*1750 (millimetro). È conveniente per trasporto, porta ed installazione.
d. È adatto a posto che ha molto richiesto su spazio, quale la torre del generatore eolico.
e. l'operazione facile, sicura facendo uso di, manutenzione conveniente, l'apparecchiatura elettrica di comando può assistere per 30 anni senza manutenzione.
f. L'apparecchiatura elettrica di comando è destinata per essere omniseal senza parte in tensione esposta e può funzionare a lungo nell'ambiente severo.
Parametri:
Nome | Unità | Parametri | |
Tensione nominale | chilovolt | 40,5 | 24 |
Corrente nominale | A | 630 1250 2000 2500 | |
Frequenza nominale | Hertz | 50/60 | |
Tensione di Withstand stimata di frequenza industriale (1min) | V | 95 | 65 |
Tensione di Withstand di impulso stimata del fulmine | V | 185 | 125 |
Cortocircuito stimato che rompe corrente | Ka | 20 25 31,5 | |
Cortocircuito stimato che fa corrente | Ka | 50 63 80 | |
Corrente a breve termine stimata di Withstand | Ka | 20 25 31,5 | |
Corrente di punta stimata di Withstand | Ka | 50 63 80 | |
Durata stimata del cortocircuito | s | 4 | |
Classe di protezione di recinzione (Governo a gas di Enclosure/HV) | IP67/IP4X | ||
Resistenza principale del circuito di ogni fase | μΩ | ≤250 | |
Pressione di esercizio stimata del gas SF6 (pressione relativa per 20℃) | Mpa | 0,05 | |
Pressione di esercizio minima del gas SF6 (pressione relativa per 20℃) | Mpa | 0,02 | |
Tasso annuale di perdita del gas del gas SF6 | % | ≤1 | |
Tensione di funzionamento ausiliaria stimata del circuito | V | DC110/220 | |
Dimensione di recinzione (Width*Depth*Height) | millimetro | (600~1200) *1400*2500 |
