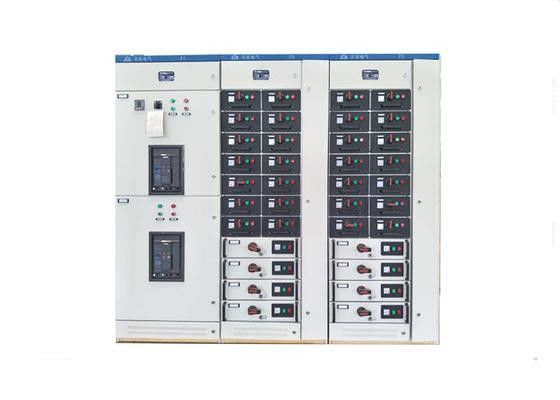

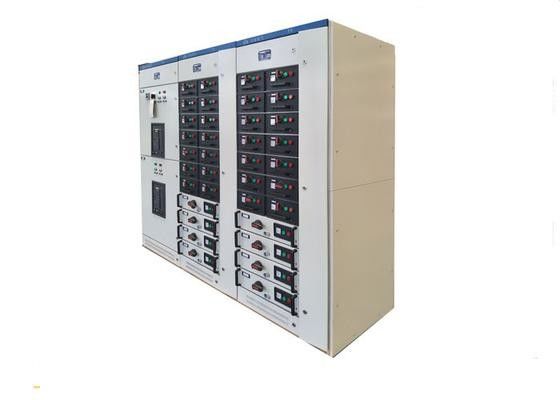

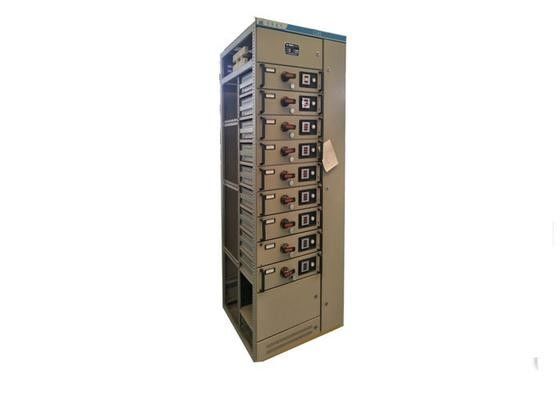

Apparecchiatura elettrica di comando di LV di distribuzione elettrica dell'attrezzatura 0.4KV della centrale elettrica del GCS

Panoramica
L'apparecchiatura elettrica di comando prelevabile del GCS LV (qui di seguito citata come dispositivo) è sviluppata secondo i requisiti dal dipartimento competente dell'industria, dai numerosi utenti elettrici e dall'unità di progettazione dal dipartimento meccanico dello stato originale, gruppo unito di progettazione di dipartimento di potere. Si conforma alle circostanze nazionali ed all'più alto indice tecnico della prestazione ed adatta le richieste dello sviluppo del mercato di potere e capace di fare concorrenza ai prodotti importati disponibili. Il dispositivo ha passato l'autenticazione insieme ha presieduto da due dipartimenti nel luglio 1996 a Shanghai. Ottiene il riconoscimento e l'affermazione dall'unità di fabbricazione e dalla costruzione del consumatore di potere.

Applicazione

Il dispositivo è applicabile al sistema di distribuzione delle industrie ecc. della centrale elettrica, del petrolio, di ingegneria chimica, di metallurgia, di tessitura e dell'edificio alto. Nei posti con l'alto computer di bisogno e di automaticità da congiungere, quale il sistema ecc. di industria petrochimica e della centrale elettrica su grande scala.

Caratteristiche

1. La struttura principale adotta l'acciaio di barra 8MF. Entrambi i lati dell'acciaio di barra sono installati con il foro di montaggio di 9.2mm con i moduli 20mm e 100mm. L'installazione interna è flessibile e facile.

2. Due tipi di forme dell'assemblea progettano per la struttura principale, l'infrastruttura completa dell'assemblea e (la struttura laterale e la struttura parziali della saldatura della ferrovia trasversale) per la selezione dell'utente.

3. Ogni compartimento di funzione del dispositivo è separato reciprocamente. I compartimenti sono divisi nel compartimento dell'unità di funzione, nel compartimento della sbarra collettrice e nel compartimento del cavo. Ciascuno ha funzione indipendente relativa.

4. La sbarra collettrice orizzontale adotta il modello di matrice disposto livello posteriore del gabinetto per il miglioramento della capacità di resistenza della forza elettrodinamica per la sbarra collettrice. È la misura di base per ottenere l'alta capacità di forza di cortocircuito per il circuito principale.

5. La progettazione del compartimento del cavo fa lo sbocco e l'entrata del cavo su e giù conveniente.

Condizioni al contorno

1. Temperatura dell'aria ambiente: -5ºC+40ºCand la temperatura media non dovrebbe superare +35ºC in 24h.

2. L'umidità relativa non dovrebbe superare 50% alla temperatura massima. Il più alta umidità relativa è permessa alla temperatura più insufficiente. Ex. 90% a +20ºC. Ma in considerazione del mutamento di temperatura, è possibile che il moderato inumidisca produca con indifferenza.

3. L'altitudine sopra il livello del mare non dovrebbe superare 2000M.

4. Pendenza dell'installazione non superare 5ºC.

5. Dell'interno senza polvere, gas corrosivo ed attacco dell'acqua piovana.
