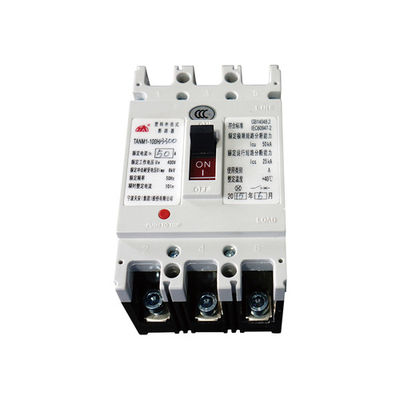

Interruttore a bassa tensione/interruttore a cassa stampata TANM1 serie TANM2
Visualizzazione
L'interruttore di circuito a cassa stampata della serie TANM1/TANM2 (di seguito denominato "interruttore") è adatto a un circuito con una tensione nominale di funzionamento pari o inferiore a 660 (690V) AC 50Hz (o 60Hz),corrente nominaleL'interruttore ha un dispositivo di protezione contro sovraccarico, cortocircuito e sotto tensione,che può proteggere il circuito e l'alimentazione da danni.
La TANM1 ha superato la certificazione obbligatoria del prodotto cinese (CCC) rilasciata dal Centro cinese di certificazione della qualità (CQC).
Caratteristiche
a. Corrente nominale con specifiche complete, in grado di soddisfare la protezione del circuito con capacità diversa
b. Adottare la camera di estinzione dell'arco e la struttura di contatto con progettazione ottimale, migliorando la capacità di rottura del corto circuito dell'interruttore e la distanza di flashover è breve
c. la progettazione di prodotti completi con accessori completi e modalità di connessione flessibile
d. Piccolo volume, peso leggero, struttura compatta, semplice e affidabile
e. L'alloggiamento è costituito da un materiale isolante di alta resistenza, bello e affidabile
f. Facile da installare, può fornire vari tipi di installazione, quali tipo fisso e tipo plug-in
g. facile azionamento, può essere azionato direttamente dal manico, azionato da un manico di rotazione esterno e da un motore
h. Conforme alla norma internazionale e nazionale IEC60947-2, GB/T14048.2
Parametri
| Tipo | TANM1-63 | TANM1-100 | TANM1-225 | ||||||
| S | H | S | H | R | S | H | R | ||
| Corrente nominale del quadro Inm ((A) |
63 | 100 | 225 | ||||||
| Corrente nominale In ((A) | 10,16,20,32,40,50,63 | 16,20,32,40, 50,63,80,100 |
100,125,140,160,180,200,225 | ||||||
| Tensione nominale di isolamento Ui(V) | 500 | 800 | 800 | ||||||
| Tensione nominale di funzionamento Ue ((V) | 400 | 400,690 | 400,690 | ||||||
| Capacità nominale limite di rottura di cortocircuito Icu(kA) |
AC690V | - | 10 | 8 | 20 | - | 8 | 20 | - |
| AC400V | 25 | 50 | 35 | 50 | 85 | 35 | 50 | 85 | |
| Capacità nominale di cortocircuito in corso Ics(kA) |
AC690V | - | 5 | 4 | 10 | - | 4 | 10 | - |
| AC400V | 18 | 35 | 22 | 25 | 42.5 | 22 | 25 | 42.5 | |
| tensione di funzionamento nominale Uimp ((V) | 6000 | 8000 | 8000 | ||||||
| Proprietà dielettrica ((V) | 2500 | 3000 | 3000 | ||||||
| Durata di vita | Tempo totale | 14500 | 10000 | ||||||
| Vita elettrica | 6000 | 3000 | |||||||
| Vita del meccanismo | 8500 | 7000 | |||||||
| Distanza di passaggio (mm) | 0 | 0 o < 50 | 0 o < 50 | ||||||
Continua.
| Tipo | TANM1-400 | TANM1-630 | TANM1-800 | ||||||
| S | H | R | S | H | R | S | H | ||
| Corrente nominale di fotogramma Inm ((A) | 400 | 630 | 800 | ||||||
| Corrente nominale In ((A) | 225,250,315,350,400 | 400,500,630 | 630,700,800 | ||||||
| Tensione nominale di isolamento Ui(V) | 800 | 800 | 800 | ||||||
| tensione di funzionamento nominale Ue ((V) | 400,690 | 400,690 | 400,690 | ||||||
| Capacità di rottura di cortocircuito limite nominale Icu(kA | AC690V | 10 | 20 | - | 10 | 20 | - | 20 | - |
| AC400V | 50 | 65 | 100 | 50 | 65 | 100 | 75 | 100 | |
| Capacità nominale di interruzione di cortocircuito in corso Ics(kA | AC690V | 5 | 10 | - | 5 | 10 | - | 10 | - |
| AC400V | 25 | 40 | 50 | 25 | 40 | 50 | 50 | 65 | |
| Impulso nominale resistenza alla corrente Uimp ((V) | 8000 | 8000 | 8000 | ||||||
| Proprietà dielettrica ((V) | 3000 | 3000 | 3000 | ||||||
| Durata di vita | Tempo totale | 6000 | 5500 | 3500 | |||||
| Vita elettrica | 2000 | 1500 | 1000 | ||||||
| Vita del meccanismo | 4000 | 4000 | 2500 | ||||||
| Distanza di passaggio (mm) | 0 o < 50 | 0 o < 50 | 0 o < 50 | ||||||
