Guscio materiale: | Acciaio inossidabile | Funzione: | Interruttore convenzionale |
---|---|---|---|
Ambiente: | All'aperto | Tensione nominale: | 126kV |
Evidenziare: | interruttore ad alta tensione di vuoto,interruttore di alta tensione |

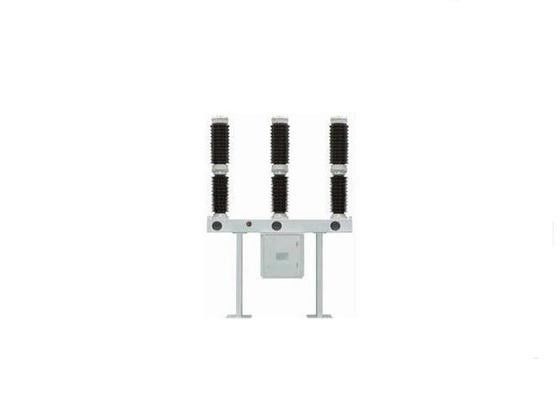

interruttore ad alta tensione all'aperto del vivaio 110kV/interruttore di vuoto
Generalità
LW36-126 il tipo interruttore all'aperto è un interruttore di alta tensione SF6 del nuovo tipo di rendimento elevato basato su tecnologia avanzata assorbente e di digestione sufficiente dell'interruttore straniero SF6 e secondo il requisito della norma nazionale, combinando il livello e la progettazione commerciali domestici di fabbricazione.
Questo prodotto è utilizzato nel sistema elettrico con 50Hz, tensione nominale del sistema 110kV e che è materiale elettrico principale controllato e protettivo dalla centrale elettrica e dalla sottostazione. Può essere fornito del tipo meccanismo di comando della molla ed articolazione meccanica trifase di CT□. Gas di riempimento interno SF6 che ha estinzione eccellente dell'arco e prestazione elettrica dell'isolamento. Tutte le guarnizioni adottano il tipo anello con sigillo del doppio cerchio O, che può impedire efficientemente la perdita.
Caratteristiche
A. rendimento elevato di rottura, che ha la capacità per tagliare il cortocircuito e da estrarre del punto uscente e risolvere il faul avvicinato.
B. Gli arco-scivoli manifatturieri dalla tecnologia di filatura con l'alta qualità del flusso d'aria e della struttura semplice.
C. tempo di impiego elettrico più lungo, l'abilità di rottura per 20times su piena capacità ed intervallo lungo per il mantenimento, manutenzione libera per 10 anni nell'ambito dell'operazione normale.
D. meccanismo di operazione nell'energia bassa che è semplice, affidabile ed ordinata.
E. pressione stimata bassa, non essere liquefatto alla bassa temperatura.
F. più piccola area occupata.
G. a basso rumore, utilizzato nelle zone residenziali.
H. installazione in loco istantanea.
Dati tecnici
Nome | Unità | Parametro | |
Tensione nominale | Chilovolt | 126 | |
Frequenza nominale | Hertz | 50 | |
Corrente nominale | A | 3150 | |
Cortocircuito stimato che rompe corrente | KA | 31.5/40 | |
Corrente stimata di withstand di periodo ridotto | KA/s | 31,5 (4) 40(3) | |
Picco stimato che fa corrente | KA | 100 | |
Corrente di punta stimata di withstand | KA | 100 | |
Tutto il tempo di rottura | Sig.ra | <> | |
Tempo di chiusura | Sig.ra | <> | |
Rottura del fattore della prima fase | 1,5 | ||
Corrente di rottura sfasata | KA | 10 | |
Sequenza stimata di operazione | 0-0.3s-CO-180s-CO | ||
Resistenza valutata di rottura continua della corrente di cortocircuito | Periodi | 20 (40kA) | |
Resistenza meccanica | Periodi | 6000 | |
Pressione del gas stimata SF6 | PA di m. | 0.55MPa/0.60 | |
Tensione di withstand stimata di frequenza industriale | Fase--terra, fase per fase | Chilovolt | 275 |
Isolazione della distanza | Chilovolt | 275 | |
Tensione di withstand di impulso stimata del fulmine | Fase--terra, fase per fase | Chilovolt | 650 |
Isolazione della distanza | Chilovolt | 650 |
