Dettagli:
Termini di pagamento e spedizione:
|
Dimensione (larghezza*profondità*altezza): | 800*1500*2300, 800*1660*2300, 1000*1500*2300 | Tipo: | Scatola di conteggio di distribuzione |
---|---|---|---|
Applicazione: | Gabinetto di controllo | Shell Protection Grade: | IP4X |
Evidenziare: | apparecchiatura elettrica di comando placcata del metallo,i gis intossicano l'apparecchiatura elettrica di comando isolata |

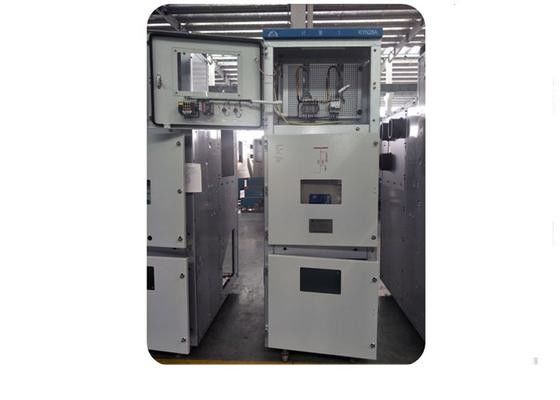

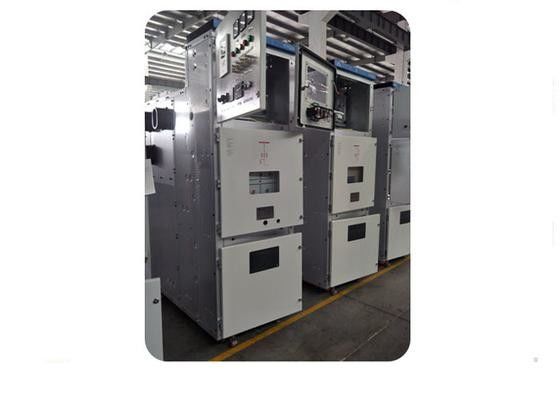

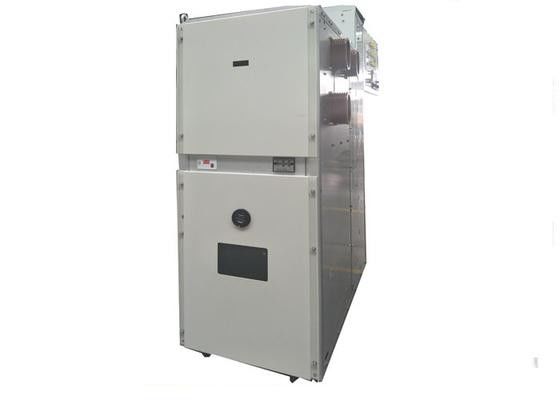

KYT8 (KYN28A) - 24 Safety Electrical Metal Clad Switchgear Metering Cabinet
Visualizzazione
KYN28-24 tipo armatura rimuovere AC metallo- switch cabinet è tre-fase AC50Hz, tensione nominale 24KV apparecchiature di distribuzione di energia interna.Come centrali elettriche, sottostazioni,Le imprese industriali e minerarie devono accettare e distribuire energia elettrica per controllare, proteggere e monitorare, circuito, ecc. Può anche essere utilizzato per controllare il luogo di frequente funzionamento.
1. Condizione di servizio
2Struttura
2.1 Recinto
L'alluminio è stato utilizzato per la lavorazione delle macchine CNC, e la sua lavorazione è molto resistente all'ossidazione e alla corrosione.forza del meccanismo.
L'alloggiamento con grado di protezione IP4X è diviso in quattro comparti separati, quando la porta apre il compartimento e gli interruttori il grado di protezione è IP2X
2.2 Camionetto (VCB)
Il telaio del carrello è montato con una guida sottile seguendo la macchina CNC. Il carrello è coordinato con l'apparecchio di commutazione per rendere il blocco meccanico sicuro e affidabile.Il carrello con le stesse specifiche è intercambiabile.
Il carrello del interruttore è dotato di interruttore a vuoto e altre attrezzature ausiliarie, il VCB può essere circuito VD4 di ABB o VT19 fabbricato da noi stessi.Può essere bloccato in modo affidabile in posizione disconnessa, posizione di prova per garantire un blocco affidabile.
2.3 Componente della barra di carico
Il bus di ramificazione è collegato alla scatola di contatto statica e alla barra principale senza altri supporti.
Questa costruzione può efficacemente impedire che l'incidente si diffonda ad altri armadi.
2.4 Armadio strumentale
Sul portello dello strumento possono essere montati tutti i tipi di interruttori, indicatori di stato e strumenti di misura, ecc. Relai protettivo, filo secondario, interruttore terminale e di aria, fusibili a bassa tensione, ecc.sono installati all'interno dell'armadio strumentale.
2.5 Blocco a prova di guasto
C'è un blocco meccanico "anti-5" tra il disconnettore, il VCB e la porta del pannello, una misura affidabile per prevenire il malfunzionamento, manutenzione comoda e sicura, funzionamento flessibile.
3Dimensioni esterne e peso
Altezza H ((mm) 2450 | ||
Larghezza w ((mm) | Corrente nominale della barra di rampa è fino a 1250A | 1000 |
Corrente nominale della barra di rampa è fino a 1600A e superiore | 1200 | |
Profondezza d ((mm) | Cable in entrata e in uscita | 1810 |
Alimentazione aerea in entrata e in uscita | 2200 | |
Peso ((kg) 800-1200 |
