Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | Scatola di conteggio di distribuzione | Forma: | Tipo imballato tutto |
|---|---|---|---|
| Tensione di funzionamento: | Alta tensione | Grado di protezione di Shell: | IP67 |
| Corrente nominale: | 1250A | Guscio materiale: | lastra di zinco Alluminio-rivestita |
| Evidenziare: | apparecchiatura elettrica di comando isolata gas ad alta tensione,apparecchiatura elettrica di comando elettrica ad alta tensione |
||

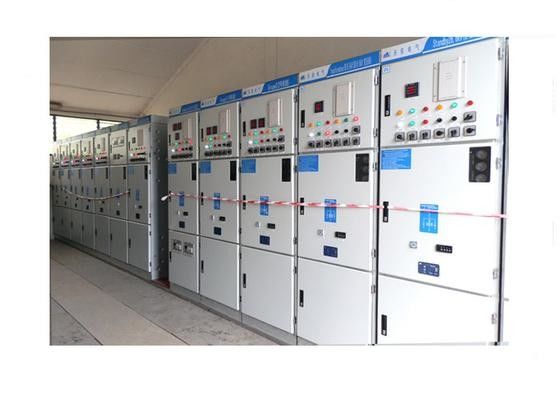

Il gas ad alta tensione di GIS SF6 dell'apparecchiatura elettrica di comando/33kV 1250A ha isolato l'apparecchiatura elettrica di comando
Panoramica:
Di apparecchiatura elettrica di comando rivestita metaI del lnsulatlon dell'interno del gas di serie XGN49 è adatta a centrale elettrica, a sottostazione, a sottostazione combinata ed a sistema di energia elettrica, che è singola sbarra collettrice dell'interno trifase di CA e sezionare la singola sbarra collettrice con 50Hz, la tensione nominale 35kV, usata per controllare, accettare e distribuire la energia elettrica.
Parametri rapidi:
| Tensione nominale | 40.5kV |
| Frequenza nominale | 50,60Hz |
| Corrente nominale | 1250A |
| Cortocircuito stimato che rompe corrente | 25, 31,5, 40kA |
| Rated che fa corrente | 50, 63, 80kA |
| Tensione di withstand di frequenza industriale di min I | 95kV (fase per fase, fase a terra) |
| 118kV (betwwen isolando il clearnace) | |
| Tensione di withstand di impulso stimata del fulmine | 185kV (fase per fase, fase a terra) |
| 215kV (betwwen isolando il clearnace) | |
| Grado di protezione | IP67 (compartimento a gas) IP4X (compartimento di LV) |
Condizione dell'ambiente di servizio:
Temperatura dell'aria: Massimo: +40, min: -25 (media non è più di 35 di 24 ore)
Altitudine sopra il livello del mare: <>
Umidità dell'aria: L'umidità relativa media misurata in 24 ore non è più di 95%, l'umidità relativa media al mese non è più di 90%, pressione media del vapore acqueo misurata in 24 ore non è più di 2.2kPa, pressione media del vapore acqueo al mese non è più di kPa 1,8.
Senza frequente vibrazione pesante
La gamma di disturbo elettromagnetico di induzione del sistema secondario non è più di 1.6kV
Le circostanze escluse da sopra sono necessitante la negoziazione con il produttore.
Avviso d'ordinazione:
Fornisca prego questi materiali seguenti mentre ordinando:
Numero di A. Scheme del ciclo principale e di singolo diagramma sistema del cavo, diagramma di Pareto;
Schema elettrico di B. Layout del ciclo secondario, diagramma terminale di Pareto;
C. Type, specificazione, quantità di componenti elettriche dentro l'apparecchiatura elettrica di comando;
D. Se senza alcuna richiesta per il materiale e la specificazione della sbarra collettrice dai clienti, forniscono il manufacturer'requirement;
E. Se l'apparecchiatura elettrica di comando è utilizzata nella condizione ambientale speciale, dovrebbe essere segnata mentre ordina;
F. Se senza alcuna richiesta, il colore dell'apparecchiatura elettrica di comando spetta ai manufacturer'standards;
G. energia memorizzata, controllo, tensione dell'alimentazione elettrica del segnale del circuito ausiliario;
H. uso di ogni lato del GIS;
I. varietà e quantità di bisogni degli accessori e dei pezzi di ricambio.
